Barrera de hormigón y sistemas metálicos: cómo resolver la unión sin crear un punto duro
En muchas carreteras conviven dos tipos de contención: la barrera de hormigón, que prácticamente no se deforma, y el pretil o la barrera metálica, que sí lo hace. El tramo en el que se encuentran es uno de los puntos más delicados del equipamiento vial.
Si la unión se resuelve con un simple anclaje, un vehículo que impacta en la zona metálica puede encontrarse de golpe con el extremo rígido del hormigón. La solución es una transición bien diseñada y ensayada.
Qué es una barrera de hormigón y cuándo se utiliza
La barrera de hormigón es un sistema de contención rígido: apenas se deforma en el impacto y su función es contener y redirigir el vehículo. El perfil tipo New Jersey es uno de los más conocidos.
Se utiliza sobre todo en autopistas y vías de alta capacidad, medianas, puentes, viaductos y túneles, donde no hay espacio lateral para que el sistema se deforme. Sus ventajas son la durabilidad y la escasa reparación tras un impacto. Su limitación es que transmite más severidad a los ocupantes que un sistema deformable. Lo explicamos con más detalle en tipos de barreras de seguridad vial.
Por qué la unión con un sistema metálico es un punto crítico
Los dos sistemas responden al impacto de forma opuesta. Un pretil metálico absorbe parte de la energía deformándose: sus postes y su barandilla se desplazan hacia el exterior y van reconduciendo el vehículo. Ese desplazamiento se mide con la deflexión dinámica y la anchura de trabajo, dos parámetros que la norma UNE-EN 1317-2 obliga a declarar. La barrera de hormigón, en cambio, apenas cede: su deflexión es prácticamente nula.
Cuando se pasa de uno a otro sin transición, el cambio de rigidez es brusco y aparecen tres riesgos:
- Efecto bolsa. El tramo metálico se deforma justo antes del hormigón y forma una especie de bolsa. El vehículo queda dirigido contra el extremo de la barrera rígida en lugar de deslizar a lo largo del sistema.
- Enganche. Si la barrera metálica y el perfil de hormigón no están alineados, una rueda o parte de la carrocería puede engancharse en el canto del hormigón.
- Diferencias de altura y geometría. Cada sistema tiene su altura, su perfil y su posición respecto al borde de la calzada. Si no se igualan, el vehículo encuentra un escalón en lugar de una superficie continua.
El resultado es un punto duro: un tramo con un comportamiento peor que el de cualquiera de los dos sistemas por separado.
Dónde aparece esta unión
- Inicio y final de puentes y viaductos, donde el pretil del tablero se encuentra con la contención de los accesos.
- Medianas, donde la barrera de hormigón convive con sistemas metálicos en zonas de paso o en estructuras.
- Bocas de túnel, donde el muro o la barrera rígida del túnel se encuentra con la contención exterior.
- Reposiciones y mejoras durante la conservación de la vía, cuando se sustituye un tramo y el sistema nuevo debe conectarse con el existente.
Cómo se resuelve: la transición
Una transición es el tramo que modifica de forma progresiva la rigidez y la geometría entre dos sistemas de contención distintos. No es una simple pieza de unión: debe funcionar como un sistema de contención en sí mismo.
Para lograrlo, la transición varía elementos como la separación entre postes y la modulación, hasta igualar el comportamiento del sistema metálico con el de la barrera rígida.
Qué comprobar en la fase de proyecto
- Nivel de contención acorde con los dos sistemas. La transición tiene su propio nivel de contención, y debe ser coherente con el del pretil y el de la barrera que une. Si es inferior, el tramo de unión se convierte en el punto débil de toda la alineación.
- Evaluación documentada. El informe técnico CEN/TR 1317-10:2024 contempla tres vías: ensayo de impacto a escala real, simulación numérica validada según UNE-EN 16303 y reglas de diseño para barreras similares. Conviene pedir al fabricante el informe que respalda la transición e indicar en el pliego qué tipo de evaluación se acepta.
- Correspondencia con el sistema instalado. Una transición se evalúa con sistemas concretos. Si el pretil o la barrera que se instalan no son los mismos que los de la evaluación, el resultado del ensayo deja de ser válido para esa obra.
- Compatibilidad geométrica. Hay que comprobar la altura de la transición, el bordillo y cómo encaja con el perfil de la barrera de hormigón existente o proyectada. Una diferencia de cotas puede crear el escalón que la transición debe evitar.
- Condiciones de anclaje. La transición se ancla al hormigón, así que el elemento que la recibe debe tener las dimensiones y el estado necesarios para soportar los anclajes. En vías existentes, conviene revisar el estado del hormigón antes de proyectar la unión.
Qué comprobar en obra
Un buen proyecto puede perder su eficacia en la ejecución. Estos son los puntos que conviene vigilar en obra:
- Recepción del material. Antes de montar, hay que comprobar que la transición recibida es la prevista en el proyecto y que corresponde al pretil o a la barrera instalados. Una transición de otro sistema, aunque parezca similar, no tiene el comportamiento evaluado.
- Montaje según el manual del fabricante. La transición funciona como un conjunto: cada pieza, su posición y su orden de montaje forman parte de lo que se ensayó. Mezclar piezas de otros sistemas o improvisar soluciones en obra invalida ese resultado.
- Ejecución de los anclajes. Los anclajes al hormigón deben hacerse tal y como se definen en el sistema ensayado. Un anclaje mal ejecutado puede ceder en el impacto, justo en el punto de encuentro entre los dos sistemas.
- Geometría final. Una vez montada, hay que verificar que la altura y la alineación con la barrera de hormigón son las del proyecto. Un desajuste de cotas puede reabrir el escalón que la transición debe eliminar.
- Revisión tras un impacto. En las labores de conservación, la inspección después de un accidente debe incluir también la transición y no solo la barrera. Una transición dañada deja la unión sin la protección prevista.
El marco normativo, en resumen
La norma UNE-ENV 1317-4 se retiró en enero de 2024 y las transiciones se evalúan ahora según el informe técnico CEN/TR 1317-10:2024. Las transiciones no llevan marcado CE. En España, la Orden Circular 35/2014 y la Nota Técnica 01/2024 no concretan qué método de evaluación se aplica en cada caso; Francia, en cambio, certifica las transiciones mediante la marca NF058.
Si quieres profundizar, consulta los cambios en la normativa sobre transiciones y terminales y la evaluación de transiciones entre sistemas de contención. También tienes un resumen en nuestra página de normativa de sistemas de contención de vehículos.
Las transiciones de Metalesa a barrera de hormigón
Metalesa fabrica la transición META13 a barrera de hormigón y la transición META16 a barrera de hormigón, que conectan los pretiles META13 y META16 con la barrera rígida:
- Nivel de contención: H2.
- Ensayo: impacto a escala real según la norma francesa NF058 en el laboratorio TRANSPOLIS (Francia), cumpliendo parte de los requisitos de UNE-CEN/TR 1317-10:2024.
- Certificación: marca NF renovada cada año mediante auditoría de ASCQUER.
- Instalación: anclaje a hormigón; altura de 1.235 mm.
- Protección: galvanizado en caliente según UNE-EN 1461.
La transición META13 a barrera de hormigón está instalada en la autopista A13, Heudebouville, lote 2, en Francia. Para la unión con sistemas deformables, consulta todas las transiciones.
La barrera de hormigón y el pretil metálico son soluciones eficaces por separado, pero su encuentro es uno de los puntos donde más se juega la seguridad de una alineación. Un cambio brusco de rigidez puede convertir ese tramo en el más débil de toda la vía.
La respuesta es tratar la unión como un sistema de contención más: con una transición evaluada, que corresponda a los sistemas instalados, bien definida en el proyecto y bien ejecutada en obra. Planificarla desde el inicio cuesta menos que corregirla después.
Con las transiciones META13 y META16 a barrera de hormigón, Metalesa ofrece una solución ensayada a escala real para resolver este encuentro en estructuras y medianas.
¿Tienes una unión entre sistemas en tu proyecto? Consulta a nuestro equipo técnico.
Pantallas en pasos de fauna: por qué la ocultación visual decide si un ecoducto funciona
Un paso de fauna puede tener la anchura, la tierra vegetal y la vegetación adecuadas y, aun así, quedarse sin usar. El problema suele estar en los márgenes. Si desde el paso se ven los faros y el movimiento de los vehículos, muchos animales lo evitan.
Por eso las prescripciones técnicas del Ministerio para la Transición Ecológica piden pantallas laterales opacas en ecoductos y pasos superiores de fauna. Es un elemento pequeño dentro de la obra, pero condiciona el resultado de toda la inversión.
Qué es un paso de fauna y qué tipos hay
Un paso de fauna es una estructura que permite a los animales cruzar una carretera o una vía férrea de forma segura. Su objetivo es reducir el efecto barrera de la infraestructura y la fragmentación de hábitats, y canalizar a los animales lejos de la calzada.
No funciona solo: forma un sistema con el vallado perimetral, que impide el acceso a la vía y conduce a la fauna hacia el paso. Si falla una de las dos piezas, falla el conjunto.
Los pasos pueden ser inferiores, bajo la vía, o superiores, por encima de ella. Este artículo se centra en los superiores, donde las pantallas laterales son decisivas. Las prescripciones técnicas del MITECO distinguen tres tipos:
- Ecoducto: el de mayor tamaño, con una anchura mínima de 80 m. Restaura la vegetación sobre el tablero y da continuidad al hábitat a ambos lados, por lo que sirve a toda la fauna terrestre, de los ungulados a los pequeños vertebrados.
- Paso superior específico para fauna: más estrecho, con una anchura mínima de 20 m y recomendada de 40 a 50 m. Está reservado al paso de animales.
- Paso superior multifuncional: compatible con otros usos, como caminos rurales o vías pecuarias, adaptado para que también lo utilice la fauna.
En los tres casos, el MITECO pide pantallas opacas en los márgenes. Cambia el tamaño de la obra, no la necesidad de ocultar el tráfico.
Por qué un paso de fauna deja de funcionar
Las prescripciones del Ministerio lo resumen así: hay que reducir las molestias que causan a los animales la visión de las luces y el ruido de los vehículos. Un tablero abierto a la calzada expone a la fauna justo en el punto en el que debe sentirse segura.
El segundo fallo habitual es la discontinuidad. Si entre la pantalla y el vallado perimetral queda un hueco, el paso deja de canalizar a los animales y puede dirigirlos hacia la calzada.
Qué exigen las prescripciones técnicas del MITECO
El documento de referencia en España es Prescripciones técnicas para el diseño de pasos de fauna y vallados perimetrales (MITECO, 2.ª edición revisada y ampliada, 2015). Para los pasos superiores establece:
| Requisito | Qué indica la guía |
|---|---|
| Tipo de pantalla | Completamente opaca o plantaciones densas de arbustos |
| Altura | 2 m como mínimo |
| Continuidad | Sin interrupción con el cerramiento perimetral de la vía |
| Materiales | Madera tratada, hormigón tintado o metal, con alta durabilidad |
La pantalla construida ofrece opacidad desde el primer día. Una plantación necesita tiempo para alcanzar la densidad suficiente y exige mantenimiento.
La guía concreta además cómo aplicar estas pantallas en cada tipo de paso superior:
| Tipo de paso | Qué indica para las pantallas |
|---|---|
| Ecoducto | Pantallas completamente opacas o plantaciones densas que den continuidad al cerramiento perimetral en los márgenes. En zonas áridas, donde la vegetación densa es difícil, un cerramiento opaco cumple las dos funciones: ocultar y cerrar el paso. |
| Paso superior específico para fauna | Pantallas opacas en los márgenes laterales, en completa continuidad con el cerramiento de la vía. En pasos grandes pueden sustituirse por plantaciones densas de arbustos acompañadas de malla. |
| Paso superior multifuncional | Pantallas opacas de madera tratada o placas de hormigón tintado si se requiere mayor durabilidad. |
Dos ideas se repiten en todas las fichas. La primera: la pantalla y el vallado perimetral son un único elemento continuo, sin huecos entre ellos. La segunda: la durabilidad del material, porque una pantalla deteriorada vuelve a dejar el tráfico a la vista.
La guía añade un uso complementario: las pantallas pueden servir de soporte para paneles informativos sobre la biodiversidad del entorno.
Pantalla de madera para paso de fauna: la solución de Metalesa
El panel para paso de fauna de Metalesa responde a esos requisitos con uno de los materiales que recomienda el MITECO: la madera tratada. Está pensado para pasos superiores de fauna y para el paso de ganado por vías pecuarias, e impide que los animales que cruzan vean el tráfico de la vía que pasa por debajo.
Así está construido:
- Panel de madera: tablones o troncos tratados industrialmente en autoclave (clases C3/C4) con sales hidrosolubles sin arsénico ni cromo. El tratamiento protege la madera a la intemperie y es respetuoso con el medio ambiente.
- Estructura portante: perfiles metálicos HEA/HEB. Los paneles se montan por deslizamiento entre los perfiles y se adaptan a distintos anchos de perfil.
- Protección anticorrosión: las partes metálicas se galvanizan en caliente según UNE-EN 1461 y pueden terminarse con termolacado de poliéster en polvo según UNE-EN 15773. Puedes ver todas las opciones en nuestros tratamientos anticorrosivos.
- Dimensiones: espesor, altura y longitud variables, a medida de cada paso. Permite cumplir la altura mínima de 2 m y dar continuidad al vallado perimetral.
Frente a otras soluciones, la madera aporta dos ventajas en este tipo de obra:
- Integración paisajística: un material natural que encaja con la vegetación restaurada sobre el paso.
- Opacidad inmediata: oculta el tráfico desde el día de la instalación, sin esperar a que crezca una plantación.
Esta solución está instalada en la Autovía A-68, tramo Gallur–Mallén.
Ocultación visual y protección acústica: una solución para cada exigencia
La guía del Ministerio habla de luces y de ruido. En la gama de Metalesa cada exigencia tiene su solución, y ambas pueden combinarse en el mismo paso: el panel para paso de fauna se ocupa de la ocultación visual y las pantallas acústicas, de la reducción del ruido.
Cuando el estudio ambiental o el estudio acústico fijan un objetivo de ruido, Metalesa dispone de pantallas acústicas para carreteras ensayadas según EN 1793. Para mantener la estética de madera en todo el paso, el panel acústico METAWOOD combina madera tratada con un núcleo de lana de roca: absorción DLα 9 dB y aislamiento DLR 31 dB.
Claves para proyectar las pantallas de un paso de fauna
- Opacidad total en los dos márgenes. La pantalla no debe dejar ver los faros ni el movimiento de los vehículos. Una pantalla con huecos o transparencias pierde su función.
- Altura mínima de 2 m. Es la altura que fija el MITECO para ecoductos y pasos superiores de fauna. Por debajo, el tráfico sigue siendo visible desde el paso.
- Continuidad sin huecos con el vallado perimetral. Pantalla y vallado funcionan como un solo elemento. Cualquier hueco en el encuentro puede dirigir a los animales hacia la calzada.
- Material duradero y protección anticorrosión. La pantalla está a la intemperie durante toda la vida de la obra. Madera tratada en autoclave y estructura galvanizada reducen el mantenimiento.
- Integración en el paisaje. El paso debe parecer parte del entorno, no una obra añadida. La madera encaja con la vegetación restaurada sobre el tablero.
- Protección acústica cuando el estudio la exige. Si se fija un objetivo de ruido, se añade una pantalla acústica ensayada según EN 1793, como el panel METAWOOD.
La fauna no solo cruza por tierra. En tramos con presencia de aves, las pantallas anticolisión de aves completan la protección.
Por qué el riesgo asociado al exceso de velocidad exige sistemas de contención de alta capacidad
La velocidad inadecuada reduce el tiempo disponible para reaccionar, aumenta la distancia necesaria para detener el vehículo y agrava las consecuencias de una salida de vía. Cuando el conductor pierde el control en un puente, un viaducto o una carretera situada junto a un desnivel, el margen para corregir la trayectoria puede desaparecer en pocos segundos.
En estos puntos críticos, los sistemas de contención de vehículos constituyen la última línea de protección física entre la calzada y el riesgo situado al otro lado del margen. Su función no es impedir que se produzca el siniestro, sino contener y reconducir el vehículo para evitar que alcance un desnivel, una vía inferior, una estructura o cualquier otro elemento que pueda aumentar la gravedad del accidente.
Durante los periodos vacacionales de agosto aumentan los desplazamientos de largo recorrido y pueden coincidir factores como el cansancio, las distracciones, una mayor ocupación de los vehículos y una velocidad inadecuada. La prevención debe comenzar siempre con una conducción responsable, pero la infraestructura también debe estar preparada para responder cuando el factor humano falla.
La velocidad aumenta la energía que debe gestionar el sistema
La gravedad potencial de un impacto no depende únicamente de la velocidad. También intervienen la masa del vehículo, el ángulo con el que alcanza la barrera y las características del punto de contacto.
La energía cinética aumenta con el cuadrado de la velocidad. Esto significa que un incremento de la velocidad genera un aumento de energía proporcionalmente mayor, que deberá ser gestionado por el vehículo, el sistema de contención y sus anclajes.
Un turismo y un vehículo pesado no plantean el mismo escenario. Aunque un camión o un autobús puedan circular a menor velocidad, su masa hace que la energía y las fuerzas implicadas en el impacto sean considerablemente mayores.
Por esta razón, la elección de un pretil metálico no debe basarse solamente en el límite de velocidad de la carretera. También deben analizarse la intensidad de vehículos pesados, el tipo de accidente que podría producirse, la geometría de la vía y las consecuencias de que el vehículo atraviese el sistema.
¿Qué es un sistema de contención de alta capacidad?
Los sistemas de contención de vehículos son dispositivos de seguridad pasiva diseñados para interceptar un vehículo fuera de control, absorber parte de la energía del impacto y reconducir su trayectoria hacia la calzada de forma controlada.
La norma UNE-EN 1317 establece una metodología común para evaluar estos sistemas mediante ensayos de impacto a escala real. A partir de los resultados se determinan parámetros como el nivel de contención, la severidad del impacto para los ocupantes, la anchura de trabajo, la deflexión dinámica y la intrusión del vehículo.
Dentro de esta clasificación, los niveles H2 y H3 se consideran niveles de alta contención. Están concebidos para escenarios en los que una salida de vía podría tener consecuencias graves y donde el sistema debe ser capaz de contener vehículos de mayor masa.
Que un sistema sea H2 o H3 no significa que esté destinado exclusivamente a carreteras con una velocidad concreta. El nivel expresa la capacidad demostrada durante una combinación normalizada de ensayos. La selección final debe responder a la evaluación de riesgo del proyecto y a los criterios de aplicación establecidos para la infraestructura.
¿Cómo se acredita el nivel de contención H2?
Para acreditar un nivel H2, el sistema debe superar dos ensayos complementarios. El primero comprueba su capacidad para contener un vehículo pesado y el segundo evalúa la seguridad de los ocupantes de un vehículo ligero.
Ensayo TB51 con autobús
El ensayo principal del nivel H2 se denomina TB51 y se realiza con las siguientes condiciones:
- Vehículo: autobús.
- Masa: 13.000 kilogramos.
- Velocidad de impacto: 70 kilómetros por hora.
- Ángulo de impacto: 20 grados.
Durante el ensayo se comprueba si el sistema contiene el autobús, evita que lo atraviese o vuelque sobre la barrera y lo redirige sin generar una trayectoria peligrosa para el resto de los usuarios.
Ensayo TB11 con vehículo ligero
El mismo sistema debe superar también el ensayo TB11:
- Vehículo: turismo ligero.
- Masa: 900 kilogramos.
- Velocidad de impacto: 100 kilómetros por hora.
- Ángulo de impacto: 20 grados.
Este segundo ensayo comprueba que una barrera capaz de contener un vehículo pesado no sea excesivamente rígida para un turismo. También permite calcular las aceleraciones que reciben sus ocupantes y determinar el nivel de severidad del impacto.
El pretil metálico META13 ha sido ensayado a escala real conforme a la UNE-EN 1317-2 y está clasificado con nivel de contención H2. El ensayo se realizó sobre una losa en voladizo para reproducir las condiciones de un tablero de puente.
¿Qué exige el nivel de contención H3?
El nivel H3 aumenta la capacidad de contención mediante un ensayo con un vehículo pesado de mayor masa y una velocidad de impacto superior.
Ensayo TB61 con vehículo pesado
El ensayo característico del nivel H3 es el TB61:
- Vehículo: camión pesado no articulado.
- Masa: 16.000 kilogramos.
- Velocidad de impacto: 80 kilómetros por hora.
- Ángulo de impacto: 20 grados.
Al igual que ocurre con el nivel H2, el sistema también debe superar el ensayo TB11 con un turismo de 900 kilogramos a 100 kilómetros por hora. De esta manera se comprueba tanto la capacidad para contener al vehículo pesado como la compatibilidad del dispositivo con la seguridad de los ocupantes de vehículos ligeros.
El pretil metálico META16 cuenta con nivel de contención H3 y ha sido ensayado mediante impactos a escala real sobre una losa en voladizo. Su comportamiento queda definido mediante parámetros como la anchura de trabajo, la deflexión dinámica, la intrusión del vehículo y el índice de severidad.
¿Qué se analiza durante un crash test?
Un crash test no consiste únicamente en comprobar si la barrera permanece en pie después del choque. Los laboratorios acreditados utilizan cámaras de alta velocidad, sensores y sistemas de medición para estudiar el comportamiento completo del vehículo, el sistema y sus componentes.
Entre los criterios evaluados se encuentran:
- Que el vehículo no atraviese el sistema de contención.
- Que el vehículo no vuelque al superar o escalar la barrera.
- Que la trayectoria posterior al impacto sea controlada.
- Que el vehículo no invada de forma peligrosa otros carriles.
- Que ningún componente de gran tamaño se desprenda y genere un nuevo riesgo.
- Que la deformación del sistema se mantenga dentro de los valores medidos.
- Que las aceleraciones transmitidas a los ocupantes sean compatibles con los criterios de aceptación.
- Que los anclajes y la estructura de soporte respondan de la forma prevista.
Superar el ensayo permite caracterizar el comportamiento del sistema bajo unas condiciones reproducibles. No significa que todos los accidentes reales vayan a producirse exactamente con la misma masa, velocidad o ángulo, pero permite comparar soluciones a partir de una metodología técnica común.
Contener y reconducir: dos funciones inseparables
Un sistema de alta contención no debe limitarse a detener el vehículo de manera brusca. Una barrera extremadamente rígida podría impedir la salida de vía, pero transmitir una desaceleración excesiva a los ocupantes.
El sistema debe deformarse de forma controlada para absorber parte de la energía y reconducir el vehículo hacia la calzada. Este equilibrio entre resistencia y deformación constituye uno de los principales retos de la ingeniería de los pretiles.
La trayectoria posterior también es determinante. El vehículo no debe rebotar de forma descontrolada ni regresar perpendicularmente a la circulación. Una redirección adecuada reduce la posibilidad de que invada otros carriles y provoque un segundo impacto.
Anchura de trabajo, deflexión e intrusión del vehículo
Además del nivel H2 o H3, el proyectista debe analizar el espacio que necesita el sistema para deformarse y contener el vehículo.
Deflexión dinámica
La deflexión dinámica es el desplazamiento lateral máximo de la cara del sistema más próxima al tráfico durante el impacto. Permite conocer cuánto se desplaza la barrera respecto a su posición inicial.
Anchura de trabajo
La anchura de trabajo considera la distancia máxima alcanzada por cualquier parte esencial del sistema durante el choque. Este parámetro es especialmente importante cuando detrás del pretil existen pantallas acústicas, soportes de señalización, elementos estructurales o zonas de circulación peatonal.
Intrusión del vehículo
La intrusión del vehículo mide hasta dónde puede llegar la parte superior del vehículo pesado durante el impacto. En un puente puede resultar determinante si existen elementos situados detrás del pretil que podrían entrar en contacto con el autobús o el camión.
Un nivel de contención elevado no elimina la necesidad de respetar estos espacios. Instalar un obstáculo dentro de la anchura de trabajo o de la zona de intrusión puede alterar el comportamiento previsto durante el ensayo.
El pretil y el tablero funcionan como un conjunto
Durante un impacto, los esfuerzos generados por el vehículo se transmiten desde las barras y postes hasta los anclajes y la estructura de hormigón. Por ello, el pretil no puede analizarse de forma aislada respecto al tablero del puente.
El proyecto debe comprobar la geometría y resistencia de la losa, el armado del borde, el tipo de anclaje, la distancia a los extremos y las cargas que pueden transmitirse a la estructura.
Las condiciones de instalación deben reproducir las características bajo las que el sistema obtuvo su clasificación. Cualquier modificación significativa de los componentes, la modulación, los anclajes o la losa puede afectar a su comportamiento.
En estructuras existentes, donde no siempre es posible incorporar una placa embebida durante la construcción, puede ser necesario estudiar sistemas alternativos de anclaje y demostrar su equivalencia frente a las acciones generadas durante el impacto.
¿Cuándo puede ser necesario un nivel H2 o H3?
La selección debe realizarse mediante una evaluación específica del riesgo y siguiendo los criterios aplicables a la carretera. Entre los factores que pueden justificar un sistema de alta contención se encuentran:
- La existencia de puentes, viaductos o pasos elevados.
- La presencia de desniveles importantes junto a la calzada.
- Una intensidad relevante de autobuses o vehículos pesados.
- La circulación sobre otras carreteras, vías ferroviarias o zonas habitadas.
- La presencia de elementos estructurales o instalaciones críticas.
- La gravedad potencial de que un vehículo atraviese el margen.
- La velocidad de proyecto y las características geométricas del trazado.
H3 no debe interpretarse automáticamente como una opción mejor que H2 para cualquier ubicación. Un sistema de mayor contención puede presentar una deformación, una intrusión o unas cargas transmitidas diferentes. La solución adecuada será la que responda al riesgo y resulte compatible con la estructura disponible.
La última línea de defensa cuando falla la conducción
El cumplimiento de los límites, el descanso, la atención y la adaptación de la velocidad a las condiciones de la vía son las primeras medidas para evitar una salida de carretera. Ningún dispositivo de seguridad pasiva puede compensar completamente una conducción de riesgo.
Sin embargo, cuando se pierde el control del vehículo, la infraestructura dispone de apenas unos instantes para limitar las consecuencias. En puentes, viaductos y desniveles, un pretil correctamente seleccionado e instalado puede marcar la diferencia entre una salida de vía y una reconducción controlada.
Los ensayos TB51, TB61 y TB11 permiten comprobar a escala real que los sistemas H2 y H3 pueden gestionar impactos de vehículos con masas y comportamientos muy diferentes. Esta capacidad debe ir acompañada de una correcta selección del nivel de contención, del estudio de la anchura de trabajo y de la intrusión, y de una integración adecuada con el tablero y los anclajes.
La seguridad vial no depende únicamente del comportamiento del conductor ni exclusivamente de la infraestructura. Se construye mediante la combinación de prevención, diseño técnico, sistemas ensayados y una instalación que respete las condiciones bajo las que se acreditaron sus prestaciones.
Cerramientos de alta seguridad para proteger las vías ferroviarias frente a intrusiones y vandalismo
La seguridad de una infraestructura ferroviaria no depende de un único elemento. Estaciones, vías, pasos superiores, puentes y zonas próximas a la catenaria presentan riesgos diferentes que deben analizarse de forma conjunta desde la fase de proyecto.
Los accesos no autorizados, los tránsitos indebidos por las vías, los actos vandálicos o el lanzamiento de objetos desde puntos elevados pueden afectar a las personas, a las circulaciones y a la continuidad del servicio. Por esta razón, los cerramientos de alta seguridad ferroviaria deben integrarse con otros sistemas de protección, como barandillas, pasamanos y viseras de protección de catenaria.
El objetivo no es únicamente delimitar un espacio. Se trata de crear una infraestructura capaz de dificultar las intrusiones, ordenar la circulación peatonal y proteger los puntos donde existe una mayor exposición al riesgo.
¿Por qué son necesarios los cerramientos de alta seguridad ferroviaria?
Las instalaciones ferroviarias conviven frecuentemente con entornos urbanos, áreas industriales, carreteras y caminos peatonales. Esta proximidad facilita la movilidad, pero también puede generar puntos de acceso no controlado a estaciones, andenes, recintos técnicos o vías en servicio.
La entrada de personas no autorizadas puede provocar atropellos, interrupciones de la circulación, daños en las instalaciones y situaciones de peligro alrededor de los sistemas eléctricos. A estas circunstancias se añaden los actos vandálicos, el robo de materiales y la creación de pasos informales sobre las vías.
El informe sobre seguridad e interoperabilidad ferroviaria de la Agencia Ferroviaria de la Unión Europea señala la importancia de controlar los accidentes que afectan a personas no autorizadas en las instalaciones ferroviarias. Su seguimiento resulta esencial tanto para proteger a la población como para mantener la seguridad y la calidad operativa de la red.
En este contexto, los sistemas de equipamiento ferroviario deben seleccionarse según las características del emplazamiento, la intensidad de uso, la proximidad de zonas habitadas y los requisitos establecidos por el administrador de la infraestructura.
El cerramiento como primera capa de protección
Un cerramiento ferroviario constituye la primera barrera entre el espacio público y una zona de acceso restringido. Su diseño debe permitir delimitar claramente el recinto, disuadir de los accesos indebidos y dificultar su escalada o manipulación.
No todos los tramos de una infraestructura ferroviaria necesitan la misma solución. Una estación situada en un núcleo urbano presenta unas condiciones diferentes a las de una vía interurbana, un recinto técnico o un paso superior. Por ello, el diseño debe responder a una evaluación previa del riesgo y no limitarse a la instalación de una valla convencional.
Características de un cerramiento ferroviario de alta seguridad
Entre los principales aspectos técnicos que deben estudiarse se encuentran:
- La altura total del cerramiento y su adecuación al nivel de riesgo.
- El tamaño y la disposición de la retícula para dificultar la escalada.
- La resistencia de postes, paneles, uniones y sistemas de anclaje.
- El empleo de tornillería de seguridad frente a manipulaciones no autorizadas.
- La adaptación a cambios de pendiente, curvas y puntos singulares.
- La ausencia de huecos inferiores o laterales que faciliten el acceso.
- La protección frente a la corrosión y las condiciones ambientales.
- La posibilidad de inspeccionar, conservar y reparar los diferentes módulos.
La valla antiintrusión SECURITY PLUS, por ejemplo, utiliza paneles de acero con una retícula estrecha y fijaciones mediante tornillos de seguridad. Su configuración puede adaptarse a diferentes alturas, pendientes y cambios de dirección, características especialmente relevantes en entornos ferroviarios con geometrías irregulares.
Protección frente al vandalismo y el lanzamiento de objetos
Además del acceso desde el perímetro, existen riesgos asociados a las infraestructuras elevadas que cruzan sobre las vías. Los puentes, viaductos, pasarelas y pasos superiores pueden convertirse en puntos desde los que se arrojen objetos sobre los trenes, la plataforma ferroviaria o las instalaciones eléctricas.
En estos emplazamientos, el cerramiento debe diseñarse considerando no solo la intrusión, sino también la posibilidad de que una persona pueda lanzar objetos a través de la estructura o por encima de ella.
Las vallas antivandálicas incorporan configuraciones y alturas destinadas a aumentar la protección lateral de estas estructuras. Su diseño debe estudiar la continuidad entre módulos, los encuentros con barandillas y pretiles, la resistencia de los anclajes y la eliminación de puntos vulnerables en los extremos.
La solución más adecuada dependerá de factores como la altura del paso, el tipo de vía inferior, la existencia de electrificación, el tránsito peatonal y la proximidad a zonas urbanas. Por tanto, cada instalación debe definirse a partir de las condiciones concretas del proyecto.

Pasamanos y circulación accesible dentro de las estaciones
La seguridad ferroviaria también afecta a los recorridos peatonales. Los usuarios deben poder desplazarse por accesos, rampas, escaleras, andenes y pasos interiores de forma estable y comprensible.
Los pasamanos ayudan a mantener el equilibrio y ofrecen un punto de apoyo continuo para personas mayores, usuarios con movilidad reducida o viajeros que transportan equipaje. Para cumplir correctamente esta función deben integrarse en el recorrido y evitar interrupciones innecesarias.
En su definición se deben estudiar aspectos como la altura de instalación, la continuidad, la separación respecto al paramento, la facilidad de agarre, la terminación de los extremos y el contraste visual. Las dimensiones definitivas y la configuración del elemento deberán responder a la normativa de accesibilidad y a las prescripciones particulares del proyecto.
El pasamanos a muro de hormigón es una solución formada por un elemento tubular longitudinal soportado mediante postes y concebido para su instalación en infraestructuras ferroviarias. La posibilidad de adaptar la longitud y la geometría de sus módulos permite resolver tramos rectos, curvas, pendientes y cambios de dirección.
Los pasamanos no sustituyen a las barandillas ni a los cerramientos. Cada elemento cumple una función diferente: el pasamanos presta apoyo durante el desplazamiento, la barandilla protege frente a caídas y el cerramiento restringe el acceso a zonas no autorizadas.
Viseras para proteger la catenaria en pasos superiores
La catenaria constituye uno de los puntos más sensibles de una línea ferroviaria electrificada. La proximidad de pasos superiores, pasarelas y puentes puede crear un riesgo de contacto accidental o de caída y lanzamiento de objetos sobre los elementos eléctricos.
Las viseras de protección de catenaria se instalan en estos puntos para crear una separación física entre las personas y las líneas eléctricas. También contribuyen a impedir que los objetos lanzados o caídos desde el tablero superior alcancen directamente la catenaria.
Estas soluciones deben calcularse teniendo en cuenta las cargas actuantes, la geometría de la estructura, la posición de los conductores, las distancias de seguridad y las condiciones particulares del emplazamiento.
La visera de Metalesa combina una pantalla de fibra de vidrio laminada con resina de poliéster, una estructura portante metálica y anclajes definidos mediante cálculo. Su altura se adapta a las necesidades del proyecto y sus elementos metálicos pueden recibir tratamientos de protección frente a la corrosión.
La protección de la catenaria no debe plantearse como una actuación aislada. Para que el sistema resulte eficaz, es necesario estudiar su encuentro con las barandillas, las vallas antivandálicas y los extremos del paso superior. Una discontinuidad entre elementos puede crear un punto vulnerable dentro del conjunto.
La fabricación y los anclajes también forman parte de la seguridad
El rendimiento de un cerramiento no depende solamente de su altura o apariencia. La calidad de los materiales, la precisión de fabricación y la definición de los anclajes condicionan su comportamiento durante toda la vida útil.
Los módulos deben fabricarse con tolerancias controladas para asegurar su correcta unión en obra. Los postes y placas deben responder a las cargas previstas, mientras que los tornillos, pernos y soldaduras deben evitar que una manipulación o un fallo local comprometan un tramo completo.
También es necesario considerar los movimientos de la estructura, las juntas de dilatación, las pendientes, los trazados curvos y los cambios de dirección. Estos puntos singulares requieren piezas y encuentros específicos, ya que una solución estándar puede dejar huecos o discontinuidades.
En ambientes exteriores, la durabilidad es otro requisito de seguridad. Tratamientos como el galvanizado en caliente y el termolacado ayudan a proteger el acero frente a la humedad, la oxidación y la exposición ambiental. La selección del tratamiento debe realizarse en función de las condiciones del entorno y de la vida útil prevista.
Criterios para definir una solución ferroviaria completa
Antes de seleccionar un cerramiento o cualquier otro elemento de protección conviene realizar un análisis coordinado de la infraestructura. Entre los aspectos que deben revisarse se encuentran:
- Los accesos autorizados y los puntos de intrusión detectados.
- La proximidad de viviendas, centros educativos, caminos o zonas industriales.
- La presencia de andenes, pasos superiores, puentes y pasarelas.
- La electrificación de la línea y la posición de la catenaria.
- Los recorridos de pasajeros y las necesidades de accesibilidad.
- Las cargas que actuarán sobre cerramientos, barandillas y anclajes.
- Las condiciones ambientales y el nivel de exposición a la corrosión.
- Las tareas de inspección, conservación y sustitución de componentes.
- Las prescripciones del gestor ferroviario y del proyecto.
Esta evaluación permite combinar cerramientos antiintrusión, vallas antivandálicas, barandillas, pasamanos y viseras de catenaria dentro de una estrategia de protección coherente.
Una estrategia de seguridad adaptada a cada infraestructura
La protección de una estación o una línea ferroviaria debe concebirse como un sistema continuo. Un cerramiento resistente puede reducir las intrusiones desde el exterior, pero debe complementarse con recorridos peatonales seguros y con soluciones específicas para los puntos de mayor riesgo.
Los pasamanos contribuyen a mejorar el desplazamiento de los usuarios, mientras que las barandillas protegen los desniveles y las viseras de catenaria reducen la exposición a los elementos eléctricos en pasos superiores. La coordinación entre estas soluciones permite actuar sobre riesgos diferentes sin generar discontinuidades.
Para administraciones públicas, gestores ferroviarios, ingenierías y constructoras, la definición temprana de estos elementos facilita su integración en el proyecto, mejora la planificación de los trabajos y favorece una conservación más ordenada durante la vida útil de la infraestructura.
La seguridad ferroviaria comienza con un análisis riguroso del entorno y continúa con una fabricación, instalación e inspección acordes con las condiciones reales de cada emplazamiento.
Diseño seguro de bifurcaciones: atenuadores, terminales y protección del vértice
Durante la "Operación Salida" aumenta la circulación por enlaces y accesos que muchos conductores no conocen. Una indicación tardía del navegador, una salida identificada en el último momento o una reducción brusca de velocidad pueden provocar cambios repentinos de trayectoria.
Estas maniobras resultan especialmente críticas en las divergencias, donde la calzada principal se separa de un ramal de salida. En este punto aparece una zona triangular, denominada habitualmente vértice o nariz de la bifurcación, en la que pueden confluir barreras, pretiles, desniveles y otros elementos rígidos.
La protección de esta zona exige algo más que prolongar las barreras de ambos ramales. El proyecto debe analizar las posibles trayectorias de aproximación, el espacio disponible, la velocidad de circulación y la forma en que los diferentes sistemas de contención se conectan entre sí.
¿Por qué una divergencia es un punto especialmente sensible?
En una carretera convencional, la trayectoria principal suele estar claramente definida. En una divergencia, el conductor debe interpretar la señalización, seleccionar un itinerario y ajustar su posición en un espacio limitado.
Cuando esta decisión se toma demasiado tarde pueden producirse:
- Frenadas bruscas antes del ramal.
- Cambios repentinos de carril.
- Invasión de la zona cebreada.
- Impactos contra el inicio de una barrera.
- Colisiones frontales contra el vértice.
- Pérdidas de control entre el tronco principal y la salida.
El problema técnico aparece cuando las barreras que protegen ambos itinerarios convergen hacia un mismo punto. Aunque estos sistemas están diseñados para contener impactos laterales, el extremo de una barrera o un pretil no está necesariamente preparado para recibir un choque frontal.
La solución debe proteger ese punto sin introducir un nuevo obstáculo rígido dentro de la trayectoria probable del vehículo.
El vértice de la bifurcación no se protege con una barrera convencional
Las barreras de seguridad y los pretiles son sistemas longitudinales. Su comportamiento se evalúa principalmente frente a vehículos que impactan lateralmente y deben ser contenidos y redirigidos hacia la calzada.
En una divergencia, sin embargo, el vehículo puede aproximarse frontalmente o con un ángulo muy distinto al previsto para el tramo longitudinal. Por eso, unir directamente las barreras de los dos ramales puede dejar un punto de elevada rigidez expuesto al tráfico.
Los atenuadores de impacto están diseñados específicamente para proteger obstáculos frente a los que puede producirse un impacto frontal. Su estructura deformable absorbe progresivamente parte de la energía del choque y reduce la deceleración transmitida a los ocupantes.
Son habituales en:
- Vértices de bifurcaciones y divergencias.
- Inicios de medianas.
- Pilares de estructuras.
- Entradas de peajes.
- Comienzos de pretiles rígidos.
- Obstáculos que no pueden eliminarse o desplazarse.
Atenuador de impacto o terminal de barrera
Los atenuadores y los terminales pueden presentar una apariencia similar, pero no cumplen exactamente la misma función.
Un terminal de barrera permite finalizar correctamente un sistema longitudinal. Se conecta al extremo de la barrera o del pretil y busca evitar que esa terminación constituya un riesgo frente a una aproximación frontal o lateral.
Un atenuador de impacto, en cambio, se coloca delante de un obstáculo o de una configuración especialmente peligrosa. No funciona únicamente como cierre de una barrera, sino como un dispositivo independiente con una elevada capacidad de deformación.
La elección entre ambos debe basarse en la configuración real del emplazamiento. En una divergencia sencilla, con las barreras suficientemente separadas y retranqueadas, puede estudiarse la utilización de terminales adecuados. Cuando las barreras convergen o existe un obstáculo rígido en el vértice, puede ser necesario instalar un atenuador.
Metalesa analiza con mayor detalle esta diferenciación en su artículo sobre los criterios de aplicación de atenuadores y terminales.
Variables que condicionan la elección
No existe una solución universal para todas las bifurcaciones. El diseño debe estudiar conjuntamente varias variables.
Velocidad y nivel de comportamiento
Los atenuadores se clasifican según la velocidad empleada en sus ensayos de impacto. La gama puede incluir niveles de comportamiento 50, 80, 100 y 110, relacionados con las condiciones de ensayo establecidas para cada dispositivo.
La selección debe considerar la velocidad de la vía y la trayectoria que podría seguir un vehículo fuera de control. En vías rápidas, la energía del impacto y la distancia necesaria para absorberla serán mayores.
Anchura del obstáculo
El dispositivo debe cubrir el elemento que se pretende proteger. No requiere la misma configuración el extremo estrecho de una barrera que la convergencia de dos pretiles o una mediana de gran anchura.
La gama de Metalesa incluye atenuadores con diferentes anchuras y niveles de rendimiento, lo que permite adaptar el sistema a distintas geometrías de carretera.
Espacio de deformación
El atenuador necesita espacio para deformarse durante el impacto. Su emplazamiento debe evitar interferencias con obstáculos posteriores, desniveles, cimentaciones u otros elementos que puedan impedir el funcionamiento previsto.
También debe analizarse el espacio lateral necesario y la posible invasión de los carriles o arcenes durante la deformación.
Trayectorias de aproximación
Un vehículo puede alcanzar el sistema desde el tronco principal, desde el ramal de salida o tras invadir parcialmente la zona cebreada.
Por ello, no basta con estudiar un impacto completamente frontal. La orientación, la anchura y la posición del dispositivo deben responder a las distintas direcciones previsibles de aproximación.
Conexión con las barreras
Cuando el dispositivo se integra entre sistemas longitudinales, la continuidad de las conexiones resulta esencial. Una unión mal resuelta puede introducir cambios bruscos de rigidez, puntos de enganche o zonas sin protección.
El proyecto debe comprobar la compatibilidad con las barreras de ambos ramales y evitar que queden extremos, postes o piezas rígidas expuestas.
Posicionamiento dentro de la zona cebreada
Uno de los aspectos más complejos es decidir dónde debe comenzar el dispositivo dentro de la divergencia.
Instalarlo demasiado cerca del vértice puede dejar una parte de las barreras accesible a un impacto frontal. Colocarlo demasiado adelantado puede ocupar una zona potencialmente franqueable o aproximarlo en exceso a los carriles de circulación.
También debe determinarse qué arcén se prioriza: el del tronco principal, el del ramal de salida o una solución de compromiso entre ambos.
La Orden Circular 35/2014 contiene referencias al empleo de atenuadores y terminales en divergencias, pero Metalesa señala que existen aspectos de posicionamiento y selección que no están desarrollados con el mismo detalle que los criterios aplicables a barreras y pretiles. Entre ellos se encuentran la ocupación del cebreado, la separación respecto a los arcenes y la elección entre uno o varios dispositivos.
Esto hace necesario analizar cada emplazamiento de forma individual y coordinar el diseño geométrico con las prestaciones del sistema seleccionado.
La importancia de los ensayos a escala real
Los atenuadores de impacto se evalúan de acuerdo con la norma UNE-EN 1317-3. Los ensayos contemplan diferentes velocidades, direcciones y ángulos de aproximación para comprobar su capacidad de absorción y el comportamiento del vehículo durante el choque.
Entre las prestaciones analizadas se encuentran:
- La severidad del impacto para los ocupantes.
- El desplazamiento lateral del dispositivo.
- La capacidad de redireccionamiento.
- La trayectoria del vehículo tras la colisión.
- La deformación longitudinal del sistema.
Por ejemplo, los modelos C110 de Metalesa están ensayados para un nivel de rendimiento 110 y cuentan con marcado CE conforme a la normativa aplicable.
Estas prestaciones deben interpretarse junto con las condiciones reales del proyecto, ya que el resultado depende tanto del producto como de su ubicación, montaje y conexión con el resto del equipamiento.
Instalación, inspección y reposición
Una vez seleccionado el sistema, la instalación debe respetar la configuración evaluada: cimentación, anclajes, orientación, altura, componentes y distancias respecto a las barreras.
Después de un impacto, el dispositivo debe inspeccionarse para determinar qué piezas necesitan ser sustituidas. También deben revisarse las conexiones, los anclajes y los sistemas longitudinales próximos.
En accesos con tráfico estacional elevado, la conservación previa a los periodos de mayor movilidad permite comprobar que el atenuador mantiene su geometría, que no existen piezas deformadas y que la zona de funcionamiento permanece libre de obstáculos.
Proteger la decisión tardía del conductor
En una bifurcación, una decisión equivocada puede transformar en pocos segundos una trayectoria normal en un impacto frontal. La señalización anticipada y una geometría legible ayudan a evitar esa situación, pero la seguridad pasiva debe estar preparada para actuar cuando el error ya se ha producido.
Los terminales resuelven de forma segura los extremos de las barreras. Los atenuadores protegen vértices, obstáculos y configuraciones que pueden recibir impactos frontales. Las conexiones y transiciones garantizan que el conjunto mantenga la continuidad necesaria.
Metalesa diseña y suministra equipamiento vial para resolver estas configuraciones, con una gama de atenuadores, terminales y sistemas de contención adaptada a distintas velocidades, anchuras y geometrías.
En los accesos a destinos turísticos, el aumento del tráfico hace más visible el riesgo. Sin embargo, la necesidad de proteger correctamente las divergencias permanece durante todo el año: una bifurcación segura debe estar diseñada para que una decisión tardía no termine convirtiéndose en un impacto irreversible.
Por qué julio es el mes crítico para ejecutar obras sin colapsar los accesos urbanos
Cada verano se repite la misma imagen: las autopistas hacia la costa se llenan mientras las calles de las grandes ciudades se vacían. Termina el curso escolar, muchos residentes salen de vacaciones y la movilidad diaria baja.
Para las administraciones públicas, ese cambio abre una ventana que no se repite el resto del año. Julio es el mes en que pueden ejecutar obras de mantenimiento pesado, reconfigurar accesos y sustituir equipamiento obsoleto sin colapsar la ciudad.
Qué ocurre con el tráfico urbano en julio
Los datos de Madrid lo muestran con claridad. Según el informe mensual de tráfico del Ayuntamiento, en julio de 2024 la intensidad media en día laborable de sus estaciones permanentes de medida bajó un 8,3 % respecto a junio. Entre el segundo cinturón y la M-30, el descenso llegó casi al 11 %.
La bajada no se limita a la ciudad. Según los datos del Consorcio Regional de Transportes recogidos por la prensa, los desplazamientos diarios hacia la capital caen entre un 15 % y un 20 % en verano.
Menos vehículos significa algo muy concreto para quien gestiona una vía: se puede cortar un carril, desviar el tráfico o trabajar de noche con un impacto mucho menor que en cualquier otro mes.

Las administraciones ya lo aprovechan
Las grandes ciudades concentran en verano buena parte de sus obras en la vía pública:
- Madrid. La Operación Asfalto 2025 renovó el firme de 256 calles de los 21 distritos entre junio y agosto, con una inversión de 12,2 millones de euros. El Ayuntamiento la programa en los meses de menos tráfico y actividad escolar.
- Valencia. En 2026, el reasfaltado de la Gran Vía Marqués del Túria, más de 22.000 m² de calzada, arrancó en cuanto terminó el curso escolar «para reducir al máximo las molestias». El fresado y el asfaltado se hacen de noche desde finales de julio para terminar a finales de agosto.
- Barcelona. En el verano de 2024, la ciudad programó siete actuaciones de pavimentación para renovar hasta 100.000 m² antes de la vuelta a la rutina.
- Carreteras de acceso. En el verano de 2026, las obras de rehabilitación de firmes en la M-50, la A-4, la A-5 y la A-6 empezaron el 6 de julio y se prolongan hasta finales de agosto para aprovechar la menor intensidad de tráfico.
Por qué julio es el mes decisivo
Los ejemplos siguen un mismo patrón: las obras empiezan cuando termina el curso, a finales de junio o en julio, y tienen que estar terminadas antes de septiembre, cuando el tráfico vuelve a su nivel habitual. Julio es el mes en que se concentra el grueso de la ejecución.
Eso convierte el calendario en un factor crítico. Una obra que no arranca a tiempo en julio difícilmente recupera el retraso en agosto y corre el riesgo de alargarse hasta el inicio del curso, justo cuando más daño hace un corte de tráfico.
Qué obras encajan en la ventana de julio
No solo se renueva el asfalto. La ventana de verano es el momento para las actuaciones que exigen cortes y que, en temporada normal, serían inasumibles:
- Mantenimiento pesado: rehabilitación de firmes y reparaciones estructurales en puentes, pasos superiores y accesos.
- Reconfiguración de accesos: cambios de carriles, nuevas glorietas, carriles bici o reordenación de intersecciones.

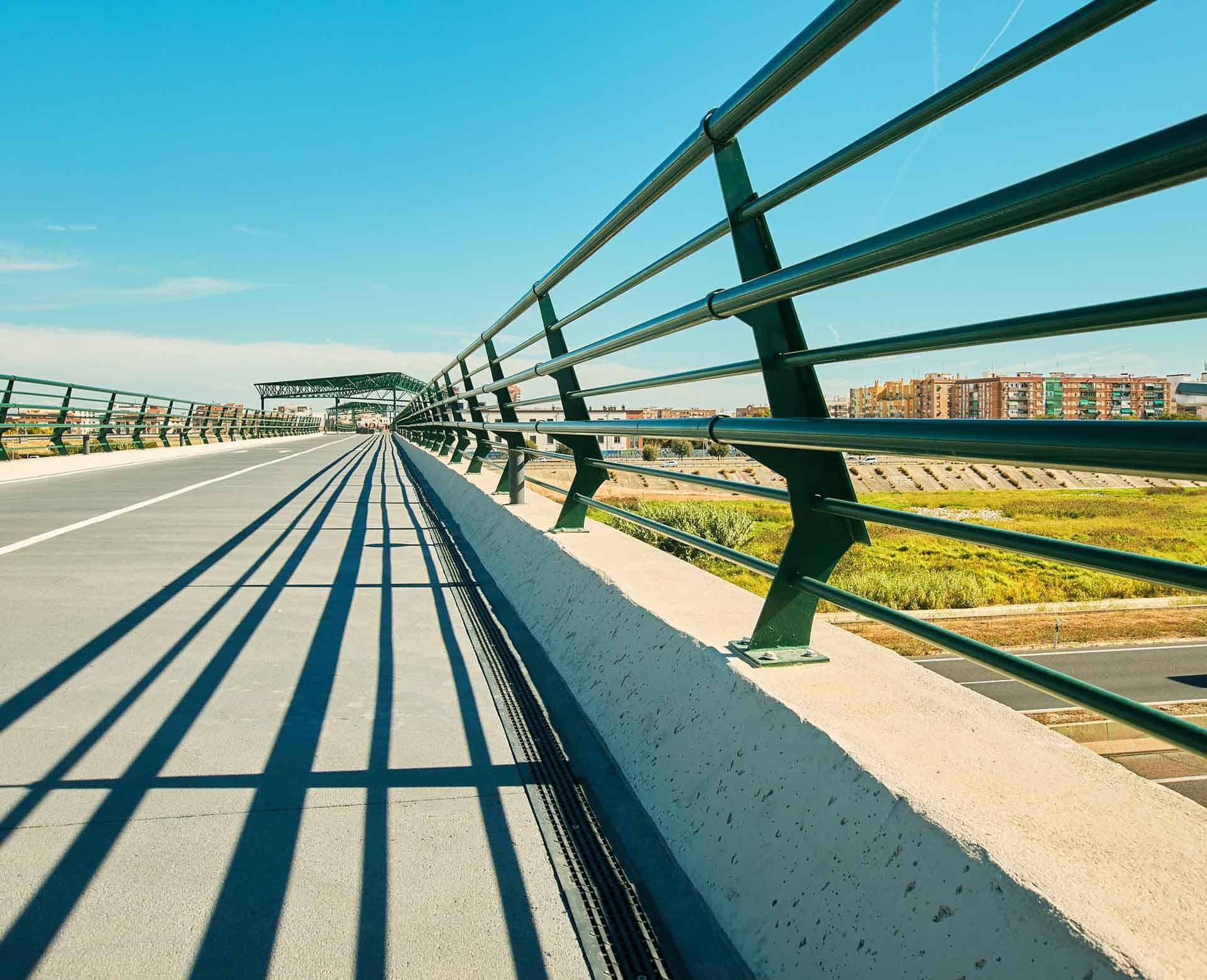

- Sustitución de equipamiento obsoleto: barandillas viarias y urbanas, bolardos, sistemas de contención como el pretil metálico Metaurban® o pantallas acústicas.
Sustituir el equipamiento de seguridad vial urbana aprovechando la obra principal evita volver a cortar la calle meses después. Es también una forma de reducir el déficit de conservación sin multiplicar las molestias a los ciudadanos.
La clave: llegar a julio con todo preparado
La ventana es corta y no admite improvisaciones. Para aprovecharla, el trabajo empieza meses antes:
- Inventario y diagnóstico. Saber qué elementos hay que sustituir y en qué estado están. Un buen plan de mantenimiento preventivo permite decidirlo con antelación.
- Proyecto y contratación cerrados antes del verano. Si la adjudicación llega en julio, la ventana ya se está cerrando.
- Material fabricado y en obra antes de empezar. El equipamiento a medida necesita plazo de fabricación. Esperar a que empiece la obra para pedirlo es perder días de la ventana.
- Planificación de cortes por fases y turnos. Coordinar los trabajos nocturnos y los desvíos con la autoridad de tráfico permite avanzar sin bloquear los accesos.
- Instalación ágil. Contar con un proveedor que fabrique e instale reduce los puntos de coordinación y el riesgo de retrasos.
Julio no es un mes más en el calendario de obras de una ciudad. Es el periodo en que el tráfico baja lo suficiente para intervenir en los accesos sin colapsarlos, y el que marca si una obra estará terminada antes de septiembre.
Aprovecharlo depende de lo que se haya preparado antes: diagnóstico, proyecto, contratación y material listos para empezar en cuanto se abre la ventana.
En Metalesa fabricamos e instalamos equipamiento de seguridad vial urbana y te ayudamos a planificar la sustitución para que llegue a tiempo. Conoce nuestros servicios o consulta a nuestro equipo técnico.
El nuevo marco para los sistemas inteligentes de transporte en España
La digitalización de las carreteras no depende únicamente de instalar sensores, cámaras o señales luminosas. Para que estas tecnologías funcionen de forma coordinada, es necesario que los distintos sistemas puedan intercambiar datos, utilizar formatos compatibles y comunicar la información a administraciones, operadores y usuarios.
El Real Decreto 450/2026, publicado el 5 de junio, establece un nuevo marco para la implantación de los Sistemas Inteligentes de Transporte en España. La norma incorpora al ordenamiento nacional la Directiva europea 2023/2661 y sustituye al Real Decreto 662/2012, que regulaba este ámbito desde hacía más de una década.
Aunque el texto legal utiliza las siglas SIT, en el sector también está ampliamente extendida la denominación inglesa ITS, correspondiente a Intelligent Transport Systems.
¿Qué regula el Real Decreto 450/2026?
El nuevo real decreto no establece una solución tecnológica única ni obliga a implantar una aplicación concreta. Su finalidad es crear las condiciones generales para que los sistemas ITS se desplieguen de forma coordinada y coherente en el transporte por carretera y en su conexión con otros modos de movilidad.
La norma define los Sistemas Inteligentes de Transporte como aquellos que aplican tecnologías de la información y la comunicación a:
- Las infraestructuras viarias.
- Los vehículos.
- Los usuarios de la carretera.
- La gestión del tráfico y la movilidad.
- La conexión del transporte por carretera con otros modos.
El marco incluye aplicaciones muy diversas: información de tráfico, gestión de incidencias, movilidad multimodal, sistemas cooperativos, datos meteorológicos, circulación de vehículos conectados o comunicación de restricciones y peligros en la vía.
Por este motivo, las intersecciones inteligentes pueden formar parte del ecosistema ITS, pero son solo una de las numerosas aplicaciones posibles.
Los datos como eje de la movilidad conectada
Uno de los principales elementos del Real Decreto 450/2026 es la disponibilidad, el acceso y el intercambio de datos.
Una carretera conectada puede generar información sobre el estado de la circulación, condiciones meteorológicas, obras, restricciones, accidentes, obstáculos o disponibilidad de determinados servicios. Sin embargo, estos datos solo resultan útiles a escala de red cuando pueden compartirse de manera estructurada.
La norma establece obligaciones relacionadas con la disponibilidad de datos y la prestación de determinados servicios ITS. También actualiza el Reglamento General de Circulación para reforzar la comunicación de limitaciones, restricciones, incidencias y acontecimientos que afecten al tráfico en tiempo real.
Esto afecta tanto a los organismos públicos como a los gestores, operadores y proveedores que generan o utilizan información vinculada con la movilidad.
Los puntos de acceso nacional
El real decreto configura diferentes Puntos de Acceso Nacional como nodos digitales para facilitar el acceso a datos procedentes de distintas fuentes.
Entre ellos se encuentran:
- El Punto de Acceso Nacional de Tráfico y Movilidad.
- El Punto de Acceso Nacional de Transporte Multimodal.
- El Punto de Acceso Nacional de Zonas de Estacionamiento Seguras y Protegidas para camiones y vehículos comerciales.
La Dirección General de Tráfico deberá publicar los requisitos para el intercambio y la comunicación de datos al Punto de Acceso Nacional de Tráfico y Movilidad en un plazo máximo de veinticuatro meses desde la entrada en vigor del real decreto.
Estos nodos permiten que la información generada por diferentes administraciones y operadores pueda utilizarse en plataformas de gestión, servicios de navegación, centros de control o vehículos conectados.
Interoperabilidad: más allá de instalar sensores
La sensorización de una infraestructura permite detectar acontecimientos, pero no garantiza por sí sola que la información llegue a quienes deben utilizarla.
Para formar parte de un entorno ITS, los dispositivos deben integrarse en una arquitectura capaz de:
- Recopilar datos de diferentes fuentes.
- Compartir información mediante formatos compatibles.
- Comunicarse con plataformas externas.
- Activar respuestas ante determinados acontecimientos.
- Mantener la continuidad del servicio entre territorios y operadores.
El real decreto define la interoperabilidad como la capacidad de los sistemas y sus procesos para intercambiar datos, compartir información y hacer posible la continuidad de los servicios ITS.
Por tanto, el avance hacia una movilidad conectada no consiste únicamente en incorporar tecnología aislada, sino en desplegar equipos preparados para comunicarse dentro de una red más amplia.
Sistemas cooperativos C-ITS
El nuevo marco incluye entre sus ámbitos prioritarios los Sistemas Inteligentes de Transporte Cooperativos o C-ITS.
Estos sistemas permiten intercambiar información entre vehículos, infraestructuras y otros usuarios. Una incidencia detectada en la carretera puede comunicarse a un centro de control, a los servicios de emergencia, a una aplicación de navegación o directamente a un vehículo conectado.
El objetivo es que la información no permanezca únicamente en el lugar donde se ha generado, sino que pueda utilizarse para gestionar el tráfico y advertir a otros usuarios.
Soluciones como PlugSmart® Pro convierten equipamientos existentes en dispositivos conectados. El sistema puede detectar diferentes escenarios de riesgo y comunicar los acontecimientos a puntos de acceso regionales o nacionales, centros de gestión y servicios vinculados con la movilidad.
El equipamiento vial dentro de la infraestructura digital
Las carreteras cuentan con barreras, pretiles, terminales, atenuadores y otros dispositivos concebidos tradicionalmente para cumplir una función física. La incorporación de sensores, conectividad y señalización permite añadir nuevas capacidades a estos elementos.
Un sistema de contención conectado puede detectar un impacto, identificar condiciones adversas o activar una advertencia luminosa. Posteriormente, la información puede trasladarse a una plataforma de gestión para facilitar la supervisión y la intervención.
La tecnología PLUG&META® permite integrar estas funciones en diferentes entornos urbanos e interurbanos. Su aplicación convierte el equipamiento vial en un nodo capaz de detectar, señalizar y comunicar situaciones de riesgo.
En entornos urbanos, el Metaurban® SMART combina contención, iluminación y sensorización para generar información en tiempo real y activar respuestas vinculadas con peatones, velocidad, visibilidad o incidencias en la vía.
¿Supone el real decreto un impulso definitivo?
El Real Decreto 450/2026 no implica por sí mismo la instalación inmediata de nuevos dispositivos en todas las carreteras. Tampoco determina una tecnología concreta para cada situación.
Su aportación principal consiste en actualizar el marco legal, ampliar los ámbitos prioritarios y reforzar las obligaciones relacionadas con los datos, los servicios y la interoperabilidad. Las condiciones técnicas específicas deberán desarrollarse mediante normas europeas, órdenes ministeriales y resoluciones posteriores.
Por ello, resulta más preciso hablar de una actualización y consolidación del marco para los Sistemas Inteligentes de Transporte que de un impulso definitivo a una aplicación concreta.
Infraestructuras preparadas para compartir información
El nuevo escenario normativo sitúa la interoperabilidad y la disponibilidad de datos en el centro de la digitalización del transporte.
Las administraciones y gestores deberán considerar no solo qué dispositivos instalar, sino también cómo se conectarán, qué información generarán, con qué plataformas podrán comunicarse y cómo se integrarán en los servicios nacionales y europeos.
Metalesa desarrolla equipamiento conectado e inteligente preparado para combinar seguridad física, detección de riesgos, señalización y comunicación con sistemas externos.
La evolución de las carreteras pasa por integrar estas capacidades desde el diseño del equipamiento, de forma que cada elemento pueda cumplir su función de protección y, al mismo tiempo, participar en una red de movilidad conectada.
Nuevas reglamentaciones para la digitalización y la seguridad de las carreteras
Durante junio de 2026 se aprobaron dos reales decretos relacionados con la gestión del tráfico, la digitalización de las carreteras y la protección de los usuarios vulnerables.
El primero es el Real Decreto 450/2026, de 3 de junio, por el que se establece el marco para la implantación de los sistemas inteligentes de transporte en España. El segundo es el Real Decreto 518/2026, de 24 de junio, que modifica el Reglamento General de Circulación en materia de protección de usuarios vulnerables de la vía.
Ambas normas regulan ámbitos diferentes. El Real Decreto 450/2026 se centra en los datos, la interoperabilidad y los servicios digitales aplicados al transporte. El Real Decreto 518/2026 modifica las normas de circulación que afectan, entre otros colectivos, a peatones, ciclistas, motoristas y usuarios de vehículos de movilidad personal.
1. Real Decreto 450/2026 sobre Sistemas Inteligentes de Transporte
El Real Decreto 450/2026 establece el marco para implantar y utilizar de manera coordinada los Sistemas Inteligentes de Transporte, denominados SIT en el texto normativo.
Su ámbito de aplicación comprende el transporte por carretera y su conexión con otros modos de transporte. La norma incorpora al ordenamiento español la Directiva (UE) 2023/2661 y sustituye al anterior Real Decreto 662/2012, que regulaba esta materia desde 2012.
Los SIT se definen como sistemas que aplican tecnologías de la información y las comunicaciones a las infraestructuras, los vehículos, los usuarios y la gestión del tráfico y la movilidad.
La norma contempla cuatro ámbitos prioritarios:
- Servicios de información y movilidad.
- Servicios de gestión del tráfico y del transporte.
- Aplicaciones relacionadas con la seguridad vial.
- Sistemas inteligentes de transporte cooperativos.
Estos últimos, también denominados SIT-C, permiten el intercambio de información entre vehículos, entre el vehículo y la infraestructura o entre diferentes componentes de la propia infraestructura.
2. Disponibilidad e intercambio de datos de tráfico
Uno de los elementos centrales del Real Decreto 450/2026 es la disponibilidad de los datos relacionados con las carreteras y la movilidad.
La norma establece obligaciones sobre determinados datos y servicios en ámbitos geográficos concretos. Entre la información contemplada se encuentran los datos sobre la infraestructura, las normas de circulación, las restricciones, el estado de la red, las incidencias, el tráfico y la disponibilidad de determinados servicios de movilidad.
El real decreto también regula los puntos de acceso nacionales como interfaces digitales para consultar datos procedentes de diferentes organismos y operadores.
Se contemplan tres nodos principales:
- Punto de Acceso Nacional de Tráfico y Movilidad.
- Punto de Acceso Nacional de Transporte Multimodal.
- Punto de Acceso Nacional de Zonas de Estacionamiento Seguras y Protegidas para camiones y vehículos comerciales.
La Dirección General de Tráfico deberá publicar, en un plazo máximo de veinticuatro meses desde la entrada en vigor del real decreto, una resolución con los requisitos para intercambiar y comunicar datos al Punto de Acceso Nacional de Tráfico y Movilidad.
3. Digitalización del equipamiento vial
La aplicación de los SIT puede incluir sensores, sistemas de comunicación, plataformas de gestión y dispositivos instalados sobre la infraestructura.
La sensorización permite recopilar información sobre magnitudes físicas, circulación, condiciones ambientales, presencia de usuarios o impactos contra determinados elementos. Los datos pueden enviarse a plataformas o centros de control para su tratamiento.
En el ámbito del equipamiento vial, Metalesa desarrolla sistemas de contención y equipamiento ITS para carreteras de alta capacidad que combinan elementos físicos de protección con tecnologías de monitorización y comunicación.
La tecnología PlugSmart® Pro permite incorporar funcionalidades digitales sobre sistemas de contención. Por su parte, el Metaurban® SMART integra sensores, iluminación LED y conexión con sistemas externos de gestión del tráfico.
Estas soluciones pueden medir variables como la temperatura, la proximidad, las aceleraciones o el nivel de luz ambiental, además de activar señales luminosas y transmitir información a centros de control.
4. Real Decreto 518/2026 sobre usuarios vulnerables
El Real Decreto 518/2026 modifica el Reglamento General de Circulación y otras disposiciones relacionadas con la circulación de peatones, ciclistas, motoristas y vehículos de movilidad personal.< La norma incorpora la definición de usuario vulnerable de la vía o con mayor riesgo de vulnerabilidad. Se considera como tal a quien, debido al medio de desplazamiento utilizado o a las características físicas de su grupo de edad, presenta un mayor riesgo de sufrir lesiones o de que estas sean más graves en caso de accidente. También se actualizan conceptos como vía ciclista, carril bici, carril bici protegido, acera bici, plataforma única, zona de prioridad residencial y camino escolar seguro. Entre las modificaciones relativas a las motocicletas se incluyen la posibilidad de circular por el arcén en determinadas situaciones de congestión, el uso obligatorio de guantes de protección en vías interurbanas, el uso de calzado cerrado y la obligación de llevar un chaleco reflectante de alta visibilidad. El real decreto entrará en vigor el 1 de octubre de 2026. Las modificaciones se relacionan con el diseño y la gestión de espacios en los que conviven diferentes modos de desplazamiento. En el ámbito de las infraestructuras, estos espacios pueden incorporar sistemas de protección para motoristas, barandillas ciclopeatonales, separadores físicos, pretiles y dispositivos de señalización.
5. Dos ámbitos de regulación relacionados con la red viaria
El Real Decreto 450/2026 regula la implantación coordinada de tecnologías, datos y servicios digitales aplicados al transporte por carretera. El Real Decreto 518/2026 actualiza las normas de circulación relacionadas con la seguridad de los usuarios vulnerables y la movilidad urbana.
El primero afecta a la recopilación, disponibilidad e intercambio de información sobre tráfico y movilidad. El segundo introduce cambios en el comportamiento de los usuarios, las definiciones viales y las condiciones de circulación.
En conjunto, las dos disposiciones forman parte de las reglamentaciones aprobadas en 2026 relacionadas con la gestión del tráfico, la digitalización de las infraestructuras viarias y la regulación de los distintos usuarios de la carretera.
Riesgos de la conducción estival y cómo debe responder la infraestructura
El verano modifica las condiciones habituales de circulación. Aumentan los desplazamientos de larga distancia, el tráfico en zonas turísticas y los trayectos nocturnos para evitar las horas de mayor calor. Al mismo tiempo, las altas temperaturas pueden incrementar la fatiga, reducir la concentración y someter a los vehículos a mayores exigencias mecánicas.
Este conjunto de factores disminuye el margen de reacción ante peatones, retenciones, curvas, obstáculos o cambios inesperados en la vía. Por ello, la seguridad vial estival no depende únicamente del conductor y del mantenimiento del vehículo. La infraestructura también debe contribuir a detectar los riesgos, advertir con antelación y reducir las consecuencias de un posible accidente.
Calor, fatiga y menor capacidad de reacción
Las temperaturas elevadas pueden provocar cansancio, somnolencia e irritabilidad, especialmente durante viajes prolongados. Cuando el conductor acumula varias horas al volante, su capacidad para mantener la atención y reaccionar ante un imprevisto puede verse reducida.
A ello se suma el efecto del calor sobre el vehículo. Los neumáticos trabajan a temperaturas más elevadas y cualquier problema previo de presión, desgaste, sobrecarga o deterioro puede aumentar el riesgo de pinchazo o fallo estructural.
Por tanto, una situación aparentemente controlable, como una retención tras una curva o un peatón que inicia un cruce, puede convertirse en un peligro grave cuando coinciden menor atención, velocidad elevada y una distancia de frenado insuficiente.
Conducción nocturna en verano
Durante los meses estivales aumentan los desplazamientos nocturnos asociados al ocio, los viajes vacacionales y el regreso desde zonas turísticas. Sin embargo, conducir de noche reduce la distancia a la que pueden identificarse determinados peligros.
Los peatones, ciclistas, vehículos detenidos u obstáculos situados fuera del haz principal de los faros pueden detectarse demasiado tarde. Este problema resulta especialmente relevante en travesías, accesos a poblaciones, zonas de ocio y pasos de peatones con iluminación limitada.
En estos puntos, la señalización convencional puede no ser suficiente. Una señal fija transmite siempre el mismo mensaje, independientemente de que exista o no un peligro inmediato. La iluminación vial adaptativa y la señalización inteligente, en cambio, permiten reforzar la visibilidad y activar una advertencia cuando el riesgo está presente.
Sistemas ITS para una respuesta dinámica
Los Sistemas Inteligentes de Transporte, conocidos como ITS, combinan sensores, comunicaciones, iluminación y dispositivos de señalización para detectar lo que sucede en la carretera y responder en tiempo real.
Su principal ventaja es que convierten la infraestructura en un elemento activo. En lugar de limitarse a mostrar una señal permanente, el sistema puede reconocer una situación concreta y generar una advertencia específica.
Entre sus posibles aplicaciones se encuentran:
- Detectar peatones en pasos críticos.
- Reforzar la señalización de curvas durante la noche.
- Avisar de velocidades excesivas.
- Advertir sobre retenciones o vehículos detenidos.
- Activar iluminación en condiciones de baja visibilidad.
- Detectar impactos contra sistemas de contención.
- Recopilar información sobre tráfico y movilidad.
Dispositivos como PlugSmart® Pro permiten convertir un sistema de contención convencional en un elemento inteligente capaz de detectar riesgos y señalizarlos desde la propia infraestructura.
Estas soluciones resultan especialmente útiles en verano, cuando el volumen de tráfico y los patrones de desplazamiento varían según la hora, el día de la semana o la actividad turística.
Balizamiento dinámico LED en pasos de peatones
Los atropellos en travesías y zonas urbanas pueden reducirse mediante sistemas de balizamiento dinámico LED. Cuando un sensor detecta que una persona se aproxima al paso de peatones, puede activar una señal luminosa dirigida al conductor.
El objetivo es aumentar la visibilidad del punto de cruce y captar la atención en el momento exacto en el que existe un riesgo.
Este sistema permite:
- Mejorar la visibilidad nocturna del paso.
- Advertir de la presencia real de peatones.
- Evitar que el conductor se habitúe a una señal siempre activa.
- Adaptar el funcionamiento a horarios o condiciones concretas.
- Registrar datos sobre el uso del cruce.
El pretil Metaurban® SMART de Metalesa puede integrar sensores y luces LED para generar avisos sobre la calzada. Entre sus aplicaciones se encuentran la detección de peatones, la señalización de velocidad excesiva, la iluminación de zonas ciclopeatonales y la emisión de alertas ante niebla, retenciones o impactos.
De este modo, el sistema de contención deja de ser un elemento exclusivamente pasivo y pasa a formar parte de una infraestructura conectada.
Riesgo de fallos en neumáticos y vehículos pesados
Las altas temperaturas pueden agravar problemas de mantenimiento en los neumáticos. En un vehículo pesado, un fallo repentino puede provocar una pérdida de control difícil de corregir debido a su elevada masa y a la energía generada durante el desplazamiento.
El riesgo aumenta cuando el incidente se produce en autopistas, puentes o viaductos. En estos puntos, una salida de vía puede tener consecuencias especialmente graves.
Por ello, la infraestructura debe incorporar pretiles metálicos con un nivel de contención adecuado al tráfico previsto. Estos sistemas están diseñados para contener y redirigir los vehículos, reduciendo la posibilidad de que atraviesen el margen de la estructura.
El pretil metálico META16 de Metalesa dispone de un nivel de contención H3 y está destinado a proteger zonas con circulación de vehículos de gran masa. Un ejemplo de su aplicación es la instalación de tres kilómetros de META16 en los viaductos de la A-23.
La eficacia de estos sistemas depende también de una instalación correcta, de la resistencia de los anclajes y de la adecuada resolución de las transiciones y los extremos.
Seguridad activa y pasiva
La respuesta ante los riesgos estivales debe combinar dos niveles de protección.
Los sistemas ITS, sensores y dispositivos LED actúan antes del accidente. Su función es detectar una situación peligrosa, mejorar la información disponible y ofrecer al conductor más tiempo para reaccionar.
Los pretiles y sistemas de contención actúan cuando el accidente ya no ha podido evitarse. Su objetivo es contener el vehículo y reducir las consecuencias de una salida de vía o una pérdida de control.
Ambas estrategias deben trabajar de forma conjunta:
- La seguridad activa anticipa el riesgo.
- La seguridad pasiva limita la gravedad del impacto.
- La conectividad permite recopilar datos.
- El mantenimiento conserva las prestaciones del sistema.
Infraestructuras preparadas para el verano
La movilidad estival combina más tráfico, altas temperaturas, fatiga y mayor circulación nocturna. Ante este escenario, la infraestructura debe ser capaz de adaptarse a las condiciones reales de la vía.
Los sistemas ITS y el balizamiento dinámico LED permiten reforzar la señalización en los momentos de mayor riesgo. Por su parte, los pretiles de alta contención aportan una última capa de seguridad ante accidentes de vehículos pesados en autopistas, puentes y viaductos.
Metalesa desarrolla soluciones que integran seguridad activa y pasiva, combinando sistemas de contención, sensores, iluminación y señalización inteligente.
El objetivo es avanzar hacia carreteras capaces de detectar el peligro, advertir a los usuarios y reducir las consecuencias cuando el accidente no ha podido evitarse.
Rueda de prensa - Estudio de siniestralidad de motocicletas en el ámbito interurbano
El próximo viernes 12 de junio a las 9:00 h, el Circuit Ricardo Tormo acogerá la rueda de prensa de presentación del estudio “Siniestralidad de motocicletas en el ámbito interurbano”, una investigación centrada en el análisis de los accidentes que afectan a los motoristas en carretera y en la búsqueda de soluciones orientadas a mejorar su seguridad.
El estudio ha sido desarrollado por el Instituto Universitario de Tráfico y Seguridad Vial (INTRAS) de la Universitat de València junto con el apoyo de Metalesa. Aborda de forma global la problemática de la accidentalidad de motocicletas en vías interurbanas, analizando los principales factores de riesgo, los tipos de siniestro más frecuentes y los escenarios de mayor peligrosidad para este colectivo vulnerable.
Dentro de esta investigación se incluye además un análisis específico sobre los siniestros por salida de vía, una de las tipologías de accidente con mayor gravedad para los motoristas. Este apartado profundiza en las circunstancias que rodean este tipo de accidentes y en el papel que desempeñan tanto la infraestructura viaria como otros elementos relacionados con la seguridad vial.
Durante la rueda de prensa se presentarán las principales conclusiones obtenidas en el estudio, así como distintas reflexiones y propuestas orientadas a reducir la siniestralidad y avanzar hacia una movilidad más segura.
El acto contará con la participación de representantes de Metalesa, investigadores y especialistas en seguridad vial, quienes expondrán la metodología del estudio y la relevancia de seguir impulsando iniciativas basadas en el análisis técnico, la investigación y la innovación aplicada a la carretera.
Cómo seguir la presentación en directo
El evento podrá seguirse en directo, tanto de forma presencial como online:
- Asistencia presencial: La rueda de prensa tendrá lugar en el Circuit Ricardo Tormo. Las personas interesadas en asistir pueden inscribirse previamente a través de
- Streaming en directo: También será posible seguir la presentación en tiempo real a través del canal de YouTube, lo que permitirá que profesionales, medios y ciudadanía puedan conocer de primera mano los resultados del estudio.
El estudio completo, disponible tras el evento
Una vez finalizada la rueda de prensa, el estudio sobre la siniestralidad de los motoristas estará disponible para su descarga gratuita en la web oficial de Forenvision. De este modo, investigadores, administraciones, profesionales del sector y ciudadanos interesados podrán acceder al documento íntegro y consultar sus conclusiones, datos y propuestas.
La publicación abierta del estudio refuerza el compromiso de Forenvision con la transferencia de conocimiento y con el impulso de iniciativas orientadas a mejorar la seguridad vial y proteger a los usuarios más vulnerables de la carretera.
Con esta iniciativa, reafirmamos nuestro compromiso con la investigación aplicada y con el desarrollo de soluciones innovadoras que contribuyan a salvar vidas y avanzar hacia una carretera más segura para todos.
